LKS /Laporan Praktikum Virtual Hambatan pada konduktor listrik dengan Simulasi Phet (# bagian 1)



LKS Praktikum Virtual



Nama :

Kelas  :

Tujuan :  menganalisa  Hambatan kawat penghantar

Aplikasi : phet



A.    Langkah kerja.



Tahap 1

1.     Bukalah phet melalui browser pada smartphone atau komputer atau download aplikasinya melalui smartphone.

2.     Klik  resistansi konduktor  atau hambatan kawat .

3.     Isilah pada tabel  1  panjang kawat (L), jenis bahan(hambat jenis) ( ρ ) dan luas penampang  (A)  mula mula  lalu ubah  panjang kawat  (L)   sebagai percobaan no 1

4.     Ulangi percobaan dengan mengubah  hambat  jenis (resistivitas) isilah tabel 1 sebagai percobaan no 2

5.     Ulangi percobaan dengan mengubah luas penampang  isi tabel 1 sebagai percobaan no 3

No	Panjang kawat mula mula (Cm)	Panjang kawat (Cm)	Luas Penam pang  mula mula (cm2)	Luas penampang (cm2)	Hambat jenis        mula mula (Ohm m	Hambat jenis        (Ohm m )	Hambatan mula mula(Ohm)	Hambatan (Ohm)
1
2
3



B.     Analisa dan Kesimpulan

1.     Berdasarkan simulasi percobaan diatas

a.     Jika kawat penghantar semakin panjang maka hambatan kawat semakin……

b.     Jika luas  penampang atau daerah semakin besar maka hambatan kawat semakin …………

c.      Jika hambat jenis semakin besar maka hambatan kawat semakin ……………



2.     Tuliskan rumus hambatan pada kawat penghantar !











3.     Jika  bentuk luas penampang berbentuk lingkaran  (luas lingkaran =  ........) maka  hambatan ………          dengan kuadrat jari jari penampang kawat

    R ∞1/r²



Artinya

·        Hambatan  semakin …….………. Jika jari jarinya membesar 3 kali semula.

·        Hambatan  semakin ……….…. Jika jari jarinya membesar 4 kali semula.



Laporan  Praktikum Virtual

Disusun oleh



Nama :

Kelas  :

Tujuan :  menganalisa  Hambatan kawat penghantar

Aplikasi : phet



A.    Langkah kerja.



Tahap 1

1.     Bukalah phet melalui browser pada smartphone atau komputer atau download aplikasinya melalui smartphone.

2.     Klik  resistansi konduktor  atau hambatan kawat .

3.     Isilah pada tabel  1  panjang kawat (L), jenis bahan(hambat jenis) ( ρ ) dan luas penampang  (A)  mula mula  lalu ubah  panjang kawat  (L)   sebagai percobaan no 1

4.     Ulangi percobaan dengan mengubah  hambat  jenis (resistivitas) isilah tabel 1 sebagai percobaan no 2

5.     Ulangi percobaan dengan mengubah luas penampang  isi tabel 1 sebagai percobaan no 3



Tabel .1

No	Panjang kawat mula mula (Cm)	Panjang kawat (Cm)	Luas Penam pang  mula mula (cm2)	Luas penampang (cm2)	Hambat jenis        mula mula (Ohm m	Hambat jenis        (Ohm m )	Hambatan mula mula(Ohm)	Hambatan (Ohm)
1	10	13,39	7,5	7,5	0,5	0,5	0,667	0,893
2	10	10	7,5	7,5	0,5	0,7	0,667	0,933
3	10	10	7,5	10,42	0,5	0,5	0,667	0,480

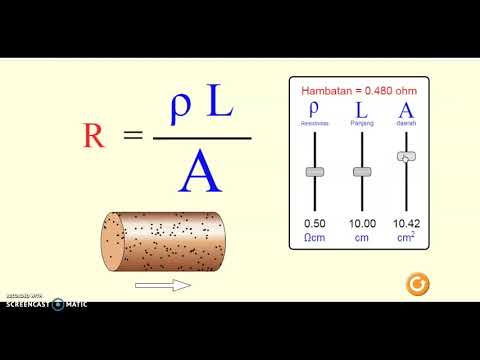

B.     Insert  video / screenshoot

https://youtu.be/vESPzAzgCKM



C.     Analisa dan Kesimpulan

1.     Berdasarkan simulasi percobaan diatas

a.     Jika kawat penghantar semakin panjang maka hambatan kawat semakin besar

b.     Jika luas  penampang atau daerah semakin besar maka hambatan kawat semakin kecil

c.      Jika hambat jenis semakin besar maka hambatan kawat semakin besar



2.     Tuliskan rumus hambatan pada kawat penghantar !

3.     Jika  bentuk luas penampang berbentuk lingkaran  (luas lingkaran =  2 phi r^2) maka  hambatan berbanding terbalik dengan kuadrat jari jari penampang kawat

    R ∞1/r²



Artinya

·        Hambatan  semakin  kecil  1/9 kali………. Jika jari jarinya membesar 3 kali semula.

·        Hambatan  semakin kecil 1/16 …………. Jika jari jarinya membesar 4 kali semula.
